Описание

Плита низа футерованная ПНФ 20 - это высоконадежное железобетонное основание для колодцев диаметром 2000 мм, предназначенное для эксплуатации в агрессивных, химически активных и водонасыщенных средах. Изделие сочетает в себе прочность армированного бетона и защитные свойства полимерной футеровки, что обеспечивает максимальную устойчивость к коррозии, полную герметичность и длительный срок службы инженерного сооружения.

Футерованная плита низа применяется в канализационных, ливневых и промышленных колодцах большого диаметра, а также в составе КНС, очистных сооружений и инженерных систем повышенной ответственности, где стандартные бетонные днища не обеспечивают требуемой долговечности.

Изделие изготовлено по современным требованиям ГОСТ 8020-2016 и по ТУ, разработанным на его основе, имеет строгую геометрию и полностью совместимо с футерованными и стандартными кольцами типоразмера КС 20 / КСФ 20.

Материалы и конструкция

• Исполнение: в соответствии с требованиями ГОСТ 8020-2016.
• Назначение: основание для сборных колодцев серии КС-20.
• Армирование: усиленный пространственный арматурный каркас из стали А-III или Вр-I.
• Марка бетона: B15-B25 (М200–М350).
• Водонепроницаемость: W6-W10.
• Морозостойкость: F100-F200.

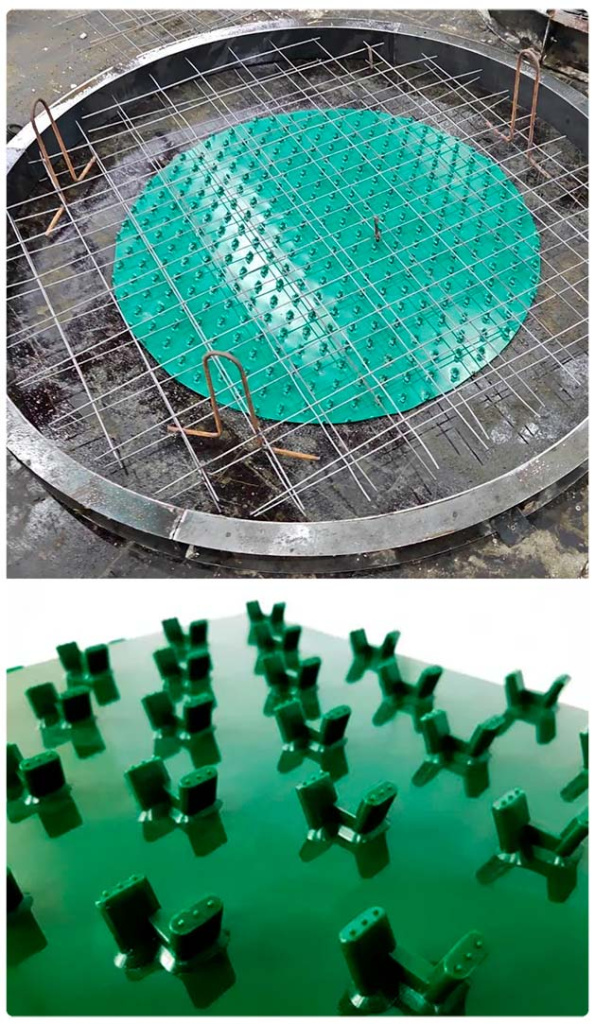

• Футеровка: анкерный лист с Y-образными анкерами, изготовленный методом экструзии (V-LOCK).
• Герметичность: полное исключение проникновения грунтовых вод.
• Примечание: параметры могут незначительно варьироваться в зависимости от марки бетона, технологической линии и ГОСТ-исполнения.

Уникальность и преимущества футеровки

Футеровка из анкерного листа представляет собой защитное полимерное покрытие, формируемое из листов с интегрированными анкерами, которые надежно фиксируются в теле бетона и образуют единый монолит с железобетонной конструкцией.

Согласно ТУ 2246-010-00867845-2017, такие системы футеровки предназначены для долговременной защиты бетонных и железобетонных сооружений, эксплуатирующихся в контакте с:

• грунтом и грунтовыми водами;
• хозяйственно-бытовыми и ливневыми стоками;
• промышленными и химически активными средами;
• газовой коррозией (H₂S).

Футеровка обеспечивает:

• полную герметизацию внутренней поверхности;
• защиту от химической и газовой коррозии;
• устойчивость к абразивному износу;
• защиту от корней растений;
• биологическую стойкость;
• значительное увеличение срока службы сооружения.

Преимущества футеровки из анкерного листа

• долговечная антикоррозионная защита (20+ лет);
• высокая химическая стойкость к кислотам, щелочам, солям, нефтепродуктам;
• отсутствие выделения вредных веществ;
• безопасность для питьевой воды;
• возможность локального ремонта методом экструзионной сварки;
• стойкость к истиранию, растрескиванию и гидроудару.

Для промышленных и муниципальных объектов - это прямое снижение затрат на ремонт и простои.

Эксплуатационные характеристики

• Срок службы: 50+ лет - базовое исполнение, до 70-80 лет - при усиленной футеровке.
• Химическая стойкость: высокая, включая сточные воды, нефтепродукты, реагенты и газовую коррозию.
• Герметичность: обеспечивается монолитной футеровкой и точной геометрией изделия.
• Экологическая безопасность: материалы не выделяют вредных веществ и безопасны для почвы и водоносных горизонтов.

Назначение и области применения

Футерованные плиты низа ПНФ 20 применяются там, где стандартные бетонные днища большого диаметра быстро разрушаются::

• канализационные и водоотводные колодцы диаметром 2 м;
• магистральные и промышленные коллекторы;
• КНС и очистные сооружения;
• ливневые системы в городской и промышленной среде;
• инженерные сети с агрессивными средами эксплуатации.

Кому подойдёт ПНФ 20

• строительным компаниям и генподрядчикам;
• промышленным предприятиям;
• службам ЖКХ и эксплуатирующим организациям;
• проектным институтам и генподрядчикам.

Преимущества ПНФ 20 от ООО «ДКБИ»

• высокая коррозионная и химическая стойкость;
• срок службы в 3-5 раз выше обычных ЖБИ;
• строгая геометрия и совместимость с элементами КС 20 / КСФ 20;
• простота монтажа даже при больших габаритах;
• оптимальное соотношение цена / ресурс.

Доставка футерованных плит низа ПНФ 20

ООО «ДКБИ» обеспечивает быструю, аккуратную и удобную доставку плит низа ПНФ 20 по всему Южному федеральному округу и ближайшим регионам.

Как организована доставка:

• Собственный автопарк. Манипуляторы, грузовые платформы, спецтехника - подбираем оптимальный транспорт под ваши задачи.
• Точное время прибытия. Согласовываем дату и временное окно, чтобы монтаж можно было выполнить без простоя бригады.
• Правильная погрузка и крепление. Плиты надёжно фиксируются стропами и упорами, что исключает повреждения в пути.
• Разгрузка на объекте. При необходимости - выгрузим манипулятором прямо в точку монтажа.
• Комплексные поставки. Доставим не только ПНФ 20, но и кольца, перекрытия, люки - одним рейсом.

География доставки

• Краснодарский край
• Ростовская область
• Ставропольский край
• Адыгея, Калмыкия
• Крым и Севастополь
• Возможны поставки в Волгоградскую, Воронежскую обл. и на Северный Кавказ

Преимущества для заказчика

• Экономия времени - всё привозим «под монтаж»
• Безопасность и аккуратность перевозки
• Возможность планировать монтаж строго по времени
• Прозрачная логистика и связь с водителем
