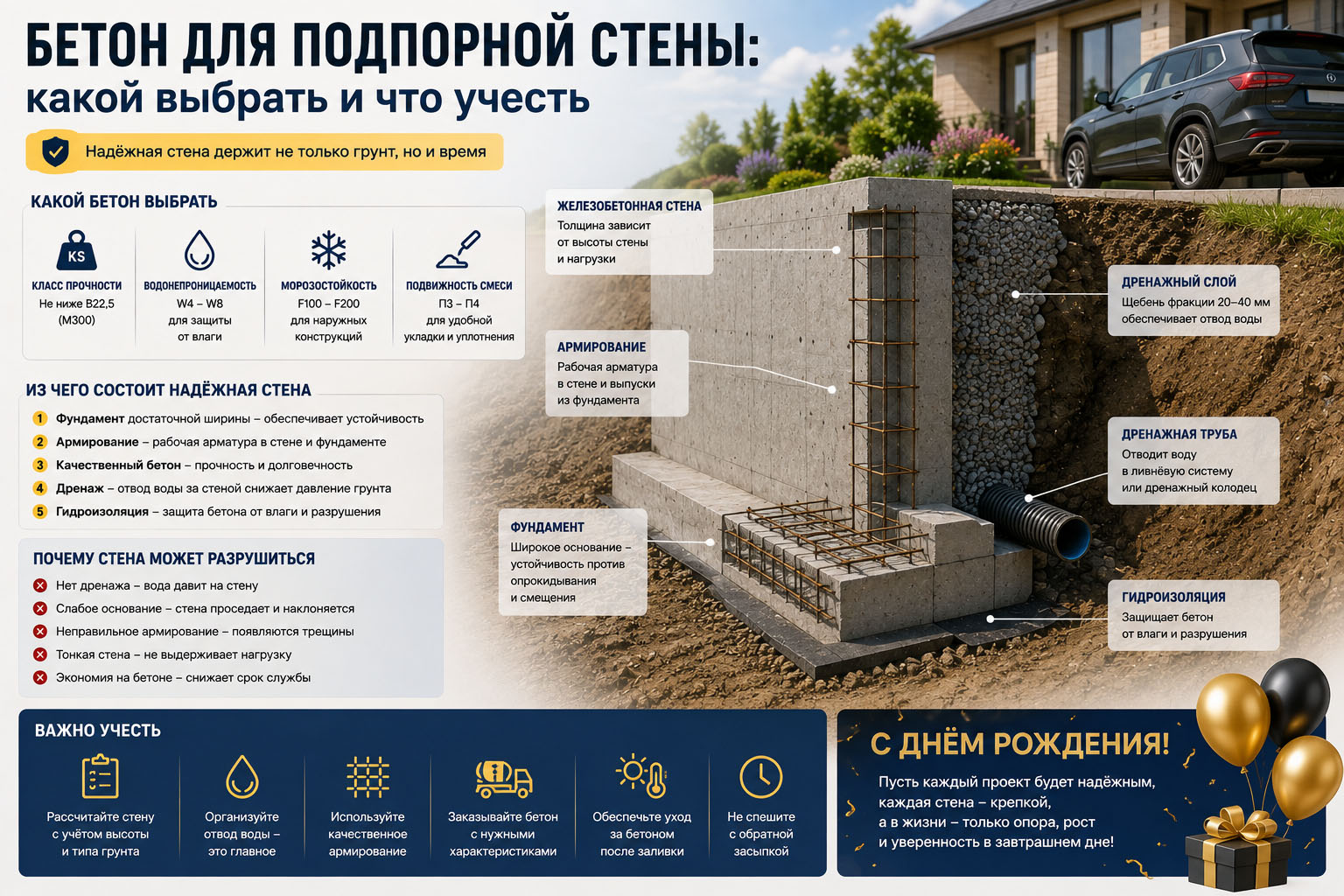

Какой бетон нужен для подпорной стены: марка, толщина, армирование и дренаж

Подпорную стену легко недооценить.

Со стороны кажется, что это просто бетонная стенка, которая держит землю. Значит, нужно поставить опалубку, связать арматуру, заказать М300 и залить.

Но грунт за стеной постоянно создает давление. После сильного дождя ситуация становится еще сложнее: земля насыщается водой, давление увеличивается, а самой воде нужно куда-то уходить.

В результате даже массивная бетонная стена может треснуть или начать наклоняться.

Поэтому вопрос «какой бетон нужен для подпорной стены» правильный, но далеко не единственный.

Нужно одновременно разобраться с фундаментом стены, армированием и, самое главное, отводом воды.

Какой бетон использовать для подпорной стены

Для железобетонных подпорных стен в частном строительстве часто рассматривают бетон класса В22,5 (М300) или выше.

Но конкретный класс должен определяться проектом.

Кроме прочности могут иметь значение:

• морозостойкость F;
• водонепроницаемость W;
• подвижность смеси;
• условия эксплуатации;
• высота стены;
• наличие грунтовых вод.

Подпорная стена находится на улице и постоянно контактирует с грунтом.

Поэтому выбирать бетон только по обозначению М300 недостаточно.

М200 или М300 для подпорной стены

Если речь идет о полноценной железобетонной конструкции, удерживающей значительный объем грунта, экономить на бетоне по принципу «М200 тоже каменный» не стоит.

М200 и М300 отличаются прочностными характеристиками.

Но есть важный момент.

Можно построить плохую подпорную стену из хорошего М300.

И даже из М350.

Если неправильно рассчитана конструкция, нет нормального основания или за стеной собирается вода, повышение марки бетона проблему не решает.

Почему подпорная стена вообще падает

На стену действует грунт.

Причем не только вертикально вниз.

Массив земли создает боковое давление.

Чем выше подпорная стена, тем серьезнее становится задача.

Дополнительную нагрузку могут создавать:

автомобиль возле края;

строение выше по склону;

забор;

складированные материалы;

насыпной грунт;

вода.

Поэтому стена высотой 50 сантиметров возле клумбы и двухметровая подпорная стена возле дома являются совершенно разными конструкциями.

Самый опасный сосед подпорной стены - вода

Представим обычную ситуацию.

Сделали бетонную стену.

За ней засыпали грунт.

Начался сильный дождь.

Вода проходит через верхние слои и подходит к стене.

Если ей некуда уходить, грунт за конструкцией начинает насыщаться влагой.

В результате на стену действует уже не только давление земли.

Добавляется вода.

И именно поэтому хороший дренаж за подпорной стеной часто оказывается не менее важным, чем марка бетона.

Почему нельзя просто сделать бетон потолще

Распространенная логика:

«Не будем считать. Сделаем стену 30 сантиметров вместо 20, зато точно выдержит».

Но подпорная стена работает не только за счет толщины вертикальной части.

Имеют значение фундамент, форма конструкции, армирование и свойства грунта.

Если основание неправильное, массивную стену может наклонить целиком.

Если нет дренажа, за ней может накапливаться вода.

Если арматура расположена неправильно, дополнительная толщина тоже не обязательно решит проблему.

Поэтому количество кубов бетона не заменяет проектирование.

Нужен ли фундамент под подпорную стену

Для нормальной железобетонной подпорной стены нужен соответствующий фундамент.

Просто поставить вертикальную бетонную плиту на грунт нельзя.

Основание участвует в устойчивости всей конструкции.

Оно должно препятствовать опрокидыванию и смещению стены.

Размеры и форма фундамента зависят от высоты стены, грунта и нагрузки.

Почему основание делают шире стены

Если посмотреть на железобетонную подпорную стену в разрезе, она часто напоминает букву L или перевернутую T.

Вертикальная часть удерживает грунт.

Внизу находится более широкая фундаментная плита.

Такая форма нужна не ради дополнительного расхода бетона.

Основание помогает конструкции воспринимать нагрузки и сохранять устойчивость.

Конкретные размеры определяются расчетом.

Можно ли поставить подпорную стену на обычную ленту

Зависит от конструкции.

Нельзя автоматически брать размеры фундамента обычного забора и использовать их для стены, которая должна удерживать склон.

У этих конструкций разные нагрузки.

Подпорную стену может не просто продавить вниз.

Ее может сдвинуть или опрокинуть.

Поэтому основание рассчитывают вместе со стеной.

Какой толщины должна быть подпорная стена

Очень популярный запрос, на который хочется получить цифру:

20 сантиметров.

Но универсальной толщины нет.

Она зависит от:

высоты стены;

схемы армирования;

формы основания;

характеристик грунта;

нагрузки сверху;

условий по воде.

Для небольшой декоративной конструкции требования одни.

Для стены высотой два метра совсем другие.

Если за стеной находится дом или парковка, цена ошибки становится еще выше.

Нужна ли арматура

Для железобетонной подпорной стены армирование является частью конструкции.

Бетон хорошо воспринимает сжатие, но значительно хуже работает на растяжение.

Давление грунта изгибает стену.

Арматура помогает воспринимать возникающие растягивающие усилия.

Поэтому просто увеличить толщину бетона и отказаться от армирования не является нормальной заменой.

Где должна находиться арматура

Не обязательно ровно по центру стены.

Положение рабочей арматуры связано с тем, как конструкция изгибается под нагрузкой.

Поэтому схема:

«поставим сетку посередине, хуже не будет»

не является расчетом.

Для подпорной стены важно расположение арматуры как в вертикальной части, так и в фундаменте.

Схему задают проектом.

Можно ли использовать сетку вместо арматуры

Зависит от конструкции и требуемого армирования.

Тонкая кладочная сетка не становится полноценным армированием подпорной стены только потому, что сделана из металла.

Диаметр, шаг и расположение стержней должны соответствовать нагрузкам.

Особенно это важно для высоких стен.

Почему арматуру нельзя класть вплотную к земле

Арматура должна находиться внутри бетона с предусмотренным защитным слоем.

Она не должна лежать непосредственно на грунте или прижиматься к опалубке.

Для этого используют фиксаторы.

Куски кирпича, камни и обломки досок не являются хорошей заменой нормальным фиксаторам защитного слоя.

Что такое дренаж подпорной стены

Если говорить просто, это система, которая не позволяет воде бесконтрольно накапливаться за стеной.

Вода должна получить понятный путь отвода.

В зависимости от конструкции применяют:

дренирующую засыпку;

дренажную трубу;

фильтрующие материалы;

водоотводящие отверстия;

поверхностный водоотвод.

Конкретная схема зависит от объекта.

Зачем щебень за подпорной стеной

Если вплотную к стене засыпать плохо дренирующий грунт, вода будет уходить медленно.

Поэтому за стеной часто устраивают дренирующий слой из подходящего материала.

Он помогает воде добраться до системы отвода.

Но просто насыпать полметра щебня недостаточно.

Вода должна не только попасть в него, но и куда-то из него уйти.

Зачем нужна дренажная труба

Она собирает воду в нижней части дренирующего слоя и отводит ее в предусмотренное место.

Вот последнее особенно важно.

Иногда трубу уложили красиво, с геотекстилем и щебнем, но ее конец просто заканчивается в земле через пять метров.

Получается дренаж, который ничего нормально не отводит.

Перед строительством нужно понимать конечную точку сброса воды.

Куда отводить воду

Зависит от участка.

Это может быть предусмотренная ливневая система, дренажная сеть или другое допустимое решение.

Нельзя просто направить поток к фундаменту собственного дома.

И тем более не стоит организовывать сброс так, чтобы вода создавала проблему соседнему участку.

Схема водоотведения должна рассматриваться вместе с рельефом территории.

Что такое отверстия в подпорной стене

Иногда в стене делают специальные отверстия для выхода воды.

Их можно увидеть на многих старых подпорных конструкциях.

Смысл простой: не позволять воде создавать большое давление за стеной.

Но сами отверстия тоже нужно правильно организовать.

Если за ними находится обычная глина, которая быстро забьет канал, эффективность будет низкой.

Поэтому водоотвод рассматривают как систему.

Дренажная труба или отверстия?

Не обязательно выбирать что-то одно.

Система зависит от высоты стены, грунта и условий объекта.

В некоторых случаях применяется дренажная засыпка с трубой.

В других предусмотрены дополнительные выпуски воды.

Главная цель одна:

не дать воде бесконтрольно накапливаться за конструкцией.

Нужно ли делать гидроизоляцию подпорной стены

Сторона бетона, контактирующая с грунтом, постоянно находится во влажных условиях.

Поэтому проект может предусматривать гидроизоляционную защиту.

Особенно если за подпорной стеной находится помещение или конструкция является частью здания.

Для отдельной ландшафтной стены требования могут быть другими.

Но путать гидроизоляцию и дренаж нельзя.

Гидроизоляция защищает конструкцию от воды.

Дренаж отводит воду.

Одно не всегда заменяет другое.

Если бетон W8, дренаж не нужен?

Нужен, если он требуется условиями конструкции.

Высокая водонепроницаемость бетона не отменяет физическое давление воды на стену.

Даже если сама вода плохо проходит через бетон, ее масса все равно находится за конструкцией и создает нагрузку.

Поэтому идея:

«Закажем W8 и пусть вода там стоит»

не работает.

Какую морозостойкость выбрать

Подпорная стена является наружной конструкцией.

Она подвергается увлажнению и температурным перепадам.

Поэтому морозостойкость бетона имеет значение.

Показатель обозначается буквой F:

F100;

F150;

F200 и так далее.

Требуемое значение выбирают в зависимости от условий эксплуатации.

Для Краснодарского края морозы не такие продолжительные, как в северных регионах, но циклы перехода температуры через ноль присутствуют.

Почему особенно страдает верх стены

Верхняя часть постоянно получает дождь и снег.

Если поверхность сделана неправильно, вода может задерживаться.

После этого происходят перепады температуры, намокание и высыхание.

Со временем край начинает разрушаться.

Поэтому верх подпорной стены тоже нужно выполнить так, чтобы вода на нем не стояла.

Нужен ли козырек сверху

Для некоторых подпорных и ограждающих конструкций сверху устанавливают защитный элемент или формируют поверхность с уклоном.

Главная задача - не создавать постоянную лужу на верхней грани.

Конкретное решение зависит от архитектуры стены.

Но оставить верх бетона с ямами после заливки и рассчитывать на долговечность не стоит.

Можно ли заливать стену и фундамент отдельно

Можно, если такая схема предусмотрена технологией.

Но между фундаментной частью и вертикальной стеной возникает рабочий шов.

Для подпорной конструкции его расположение и выполнение имеют значение.

Арматура при этом должна обеспечивать проектную связь элементов.

Просто залить сегодня основание, а через месяц поставить сверху независимую бетонную стенку недостаточно.

Нужно ли делать шпонку в рабочем шве

В некоторых конструкциях предусматриваются специальные геометрические или гидроизоляционные решения в зоне рабочего шва.

Но делать произвольный паз «для сцепления» по совету из интернета не стоит.

Узел соединения основания и стены должен соответствовать проекту.

Особенно если конструкция испытывает воздействие воды.

Можно ли залить подпорную стену частями

Можно, если рабочие швы предусмотрены заранее.

Но закончить вертикальную стену там, где случайно опустел миксер, плохая организация работы.

При большой длине конструкцию можно разделять на отдельные участки согласно проекту.

Также могут потребоваться деформационные швы.

Их расположение лучше определить до начала бетонирования.

Почему длинная стена трескается

Представим бетонную стену длиной 30 метров.

Летом она нагревается.

Зимой охлаждается.

Бетон дает усадку.

Грунт может деформироваться.

Если сделать один длинный монолит вообще без учета деформаций, вероятность появления трещин увеличивается.

Поэтому длинные подпорные стены требуют продуманной схемы швов.

Можно ли заливать подпорную стену без вибратора

Для нормальной железобетонной конструкции бетон нужно качественно уплотнить.

В стене есть арматура.

Высота может быть значительной.

Если смесь просто вылить сверху и несколько раз постучать молотком по опалубке, внутри могут остаться пустоты и раковины.

Особенно сложно заполнить зоны вокруг плотного армирования.

Поэтому глубинный вибратор нужно подготовить заранее.

Почему появляются раковины после снятия опалубки

Причин несколько:

плохое уплотнение;

неподходящая подвижность смеси;

слишком плотное армирование;

неправильная подача бетона;

утечки цементного молочка через щели опалубки.

Небольшой поверхностный дефект и глубокая пустота внутри стены являются разными проблемами.

Поэтому после распалубки конструкцию стоит осмотреть.

Можно ли добавить воды, чтобы бетон легче заполнил стену

Самостоятельно увеличивать количество воды в товарном бетоне не нужно.

Если стена имеет плотное армирование и смесь трудно укладывать, подвижность следует правильно подобрать при заказе.

Добавление воды на объекте меняет состав смеси.

Для наружной конструкции, контактирующей с влагой и морозом, это особенно нежелательно.

Какая подвижность нужна

Зависит от армирования, способа подачи и геометрии стены.

Если бетон подается насосом, это обязательно учитывается.

При заказе лучше сказать производителю:

«Бетон идет на железобетонную подпорную стену, подача бетононасосом».

Этого уже больше, чем просто запросить «М300».

Опалубка должна быть особенно прочной

Вертикальная стена создает значительное давление свежей бетонной смеси на опалубку.

Чем выше слой бетона и быстрее идет заливка, тем серьезнее нагрузка.

Если опалубка начнет расходиться в процессе, остановить несколько кубометров свежего бетона очень сложно.

Поэтому стойки, стяжки и крепления проверяют до приезда миксера.

Почему стену может сделать «пузатой»

Если опалубка недостаточно жесткая, свежий бетон раздвигает щиты.

После снятия получается стена с заметным расширением в отдельных местах.

Это не только эстетика.

Меняется геометрия конструкции и расход бетона.

Поэтому при расчете объема смеси предполагается, что опалубка сохранит заданные размеры.

Когда можно засыпать грунт обратно

Не сразу после снятия опалубки.

Засыпка создает нагрузку на стену.

Бетону нужно набрать необходимую прочность.

Кроме того, до обратной засыпки должны быть выполнены предусмотренные работы по гидроизоляции и дренажу.

Засыпать грунт, а потом вспоминать про дренажную трубу уже поздно.

Как правильно делать обратную засыпку

Здесь тоже можно испортить готовую стену.

Грунт или дренирующий материал укладывают с соблюдением принятой технологии.

Нельзя подъехать тяжелой техникой вплотную к молодой стене и начать активно трамбовать грунт, не учитывая возникающую нагрузку.

Особенно если бетон еще не набрал требуемую прочность.

Можно ли использовать выкопанную глину обратно

Зависит от проекта и назначения слоя.

Но если задача состоит в создании дренирующей зоны непосредственно за стеной, плотная глина очевидно не обладает теми же свойствами, что щебеночная засыпка.

Иногда на стройке происходит именно так:

выкопали глину;

залили стену;

той же глиной забили пространство обратно;

дренажную трубу положили где-то внизу.

После сильных дождей вода стоит за стеной.

Поэтому материалы обратной засыпки выбираются не только по принципу «что осталось после экскаватора».

Почему стена наклонилась через несколько лет

Если подпорная стена начала постепенно уходить вперед, возможны разные причины:

ошибка расчета;

недостаточное основание;

смещение грунта;

перегрузка сверху;

проблемы с дренажом;

размывание основания;

неправильная обратная засыпка.

Просто залить перед старой стеной еще один слой бетона обычно не является полноценным решением.

Сначала нужно понять причину движения.

Почему трещина идет снизу

Зона соединения вертикальной стены с основанием является важным участком конструкции.

Именно здесь могут возникать значительные усилия.

Если армирование выполнено неправильно или стена недостаточно связана с фундаментом, могут появиться проблемы.

Поэтому выпуск арматуры из основания и ее связь с каркасом стены выполняются согласно проекту.

А если трещина вертикальная

Причин тоже может быть несколько.

Усадка.

Температурные деформации.

Неравномерное движение основания.

Отсутствие необходимых швов.

Нагрузка.

По одному направлению трещины нельзя дистанционно поставить точный диагноз.

Если трещина развивается или стена начала менять положение, лучше провести обследование.

Как понять, что подпорная стена опасна

Обратить внимание стоит на:

заметный наклон;

увеличивающиеся трещины;

смещение основания;

выпирание отдельных участков;

постоянное скопление воды за стеной;

размывание грунта;

просадку территории сверху.

Особенно серьезно нужно относиться к стенам, выше которых находится дом, дорога или парковка.

В таком случае последствия разрушения намного серьезнее декоративной проблемы.

Можно ли сделать подпорную стену самому

Небольшую ландшафтную стенку многие действительно делают самостоятельно.

Но с увеличением высоты резко возрастает ответственность конструкции.

Если стена удерживает серьезный перепад грунта, находится рядом с домом или воспринимает дополнительную нагрузку сверху, лучше иметь расчет.

Экономия на проектировании может оказаться очень небольшой относительно стоимости бетона, арматуры, земляных работ и последующего ремонта.

Как рассчитать объем бетона

Для простой прямоугольной стены предварительный расчет можно сделать по геометрии.

Например:

длина 15 м;

высота 1 м;

толщина 0,2 м.

Объем вертикальной части:

15 × 1 × 0,2 = 3 м³.

Но это еще не весь бетон.

Нужно отдельно посчитать фундаментную часть.

Если есть утолщения, контрфорсы или другие элементы, они также добавляются.

Именно поэтому заказывать бетон только по площади видимой стены неправильно.

Не забудьте про фундамент стены

Допустим, вертикальная часть получилась 3 м³.

Основание имеет ширину 0,8 м, толщину 0,25 м и длину 15 м.

Получаем:

15 × 0,8 × 0,25 = 3 м³.

Итого уже около 6 м³ без учета особенностей конструкции.

На реальном объекте геометрия может быть сложнее.

Что подготовить до приезда миксера

Проверьте:

опалубку;

армирование;

защитный слой;

выпуски арматуры;

дренажные элементы, если они проходят через конструкцию;

рабочие швы;

доступ бетононасоса;

вибратор;

объем бетона;

людей на объекте.

Когда миксер уже приехал, заниматься переделкой каркаса поздно.

Типичные ошибки при строительстве подпорной стены

Выбрать бетон только по марке.

Не рассчитать стену.

Сделать слишком слабое основание.

Не предусмотреть дренаж.

Засыпать за стену плотный влажный грунт без системы отвода воды.

Положить арматуру как получится.

Не обеспечить защитный слой.

Разбавить бетон водой.

Плохо провибрировать смесь.

Слишком рано выполнить обратную засыпку.

Поставить тяжелый автомобиль прямо возле верхнего края стены без учета этой нагрузки.

Последний пункт особенно часто забывают.

Машина возле подпорной стены меняет нагрузку

Представим стену, за которой находится парковка.

Сегодня там просто грунт.

Через месяц хозяин решил сделать площадку и ставить внедорожник прямо возле края.

Для стены это дополнительная нагрузка.

Еще серьезнее ситуация, если там периодически проезжает грузовая техника.

Поэтому назначение территории над подпорной стеной нужно определить еще при проектировании.

Что важнее всего

Если нужно запомнить одну вещь из всей статьи, пусть будет эта:

подпорная стена должна не только удерживать грунт. Она должна позволять воде безопасно уйти.

Можно заказать хороший бетон.

Сделать мощное армирование.

Залить толстую стену.

Но если после каждого ливня за ней образуется насыщенный водой массив грунта, условия работы конструкции становятся намного тяжелее.

Именно поэтому дренаж нельзя оставлять на потом.

Короткий чек-лист

Перед строительством ответьте на вопросы:

Какая высота перепада грунта?

Что находится выше стены?

Какие грунты на участке?

Куда будет уходить вода?

Как устроен фундамент стены?

Какое предусмотрено армирование?

Какой класс бетона требуется?

Какие нужны F и W?

Где расположены рабочие и деформационные швы?

Когда можно выполнять обратную засыпку?

Если половина ответов звучит как «разберемся по ходу», лучше разобраться до заливки.

Главное

Для железобетонной подпорной стены часто применяется бетон порядка В22,5 (М300) и выше, но конкретные характеристики определяются проектом.

При этом долговечность конструкции зависит далеко не только от марки бетона.

Стена должна иметь подходящее основание, правильное армирование и нормально подготовленную систему отвода воды.

Особенно опасна ситуация, когда вода после дождя собирается за стеной и не может уйти. В этом случае к давлению грунта добавляется воздействие воды.

Поэтому дренаж подпорной стены проектируют до заливки бетона, а не после появления первой трещины.

Если стена высокая, удерживает склон возле дома, дороги или парковки, экономить на расчете конструкции не стоит.

При заказе бетона в ДКБИ можно подобрать смесь для подпорной стены с учетом требуемого класса прочности, морозостойкости, водонепроницаемости и способа подачи. Для крупных конструкций также можно заранее согласовать объем и график поставки бетона по Краснодарскому краю и Адыгее.
