Стойки СВ: расшифровка маркировки, размеры, вес и какую опору выбрать

Стойка СВ, или стойка вибрированная, это железобетонная опора ЛЭП для воздушных линий электропередачи и наружного освещения. Маркировка у неё короткая, но за двумя цифрами стоит и длина, и несущая способность, и то, выдержит ли опора провода на вашем участке линии. Ниже разобрано, что означает СВ 95-2 и СВ 110-5, чем стойки отличаются между собой, сколько весят и какую выбрать под конкретную задачу. Завод ДКБИ производит стойки СВ в Динской и отгружает их по Краснодарскому краю.

Что означает маркировка СВ 95-2, СВ 105-3,6, СВ 110-5

Обозначение читается по частям.

• СВ это стойка вибрированная. Бетонная смесь уплотняется вибрацией в форме, за счёт чего изделие получает плотную структуру без пустот. Есть ещё центрифугированные опоры СК, они полые внутри и относятся к другому типу конструкций.
• Первое число это длина стойки в дециметрах. 95 означает 9,5 метра, 105 это 10,5 метра, 110 это 11 метров.
• Второе число это типоразмер по несущей способности, то есть по расчётному изгибающему моменту в вершине. Чем оно больше, тем большую нагрузку от проводов, ветра и гололёда стойка держит. СВ 95-3 прочнее, чем СВ 95-2, при одинаковой длине.
• Буква С в конце, как у СВ 95-3С, означает специальное исполнение. Отличается армированием и закладными деталями под конкретный тип крепления.

Отсюда практический вывод: длину выбирают по требуемой высоте подвеса проводов, а второе число по расчёту нагрузок. Взять стойку нужной длины, но с меньшим типоразмером, значит поставить опору, которая формально подходит по высоте и не проходит по прочности.

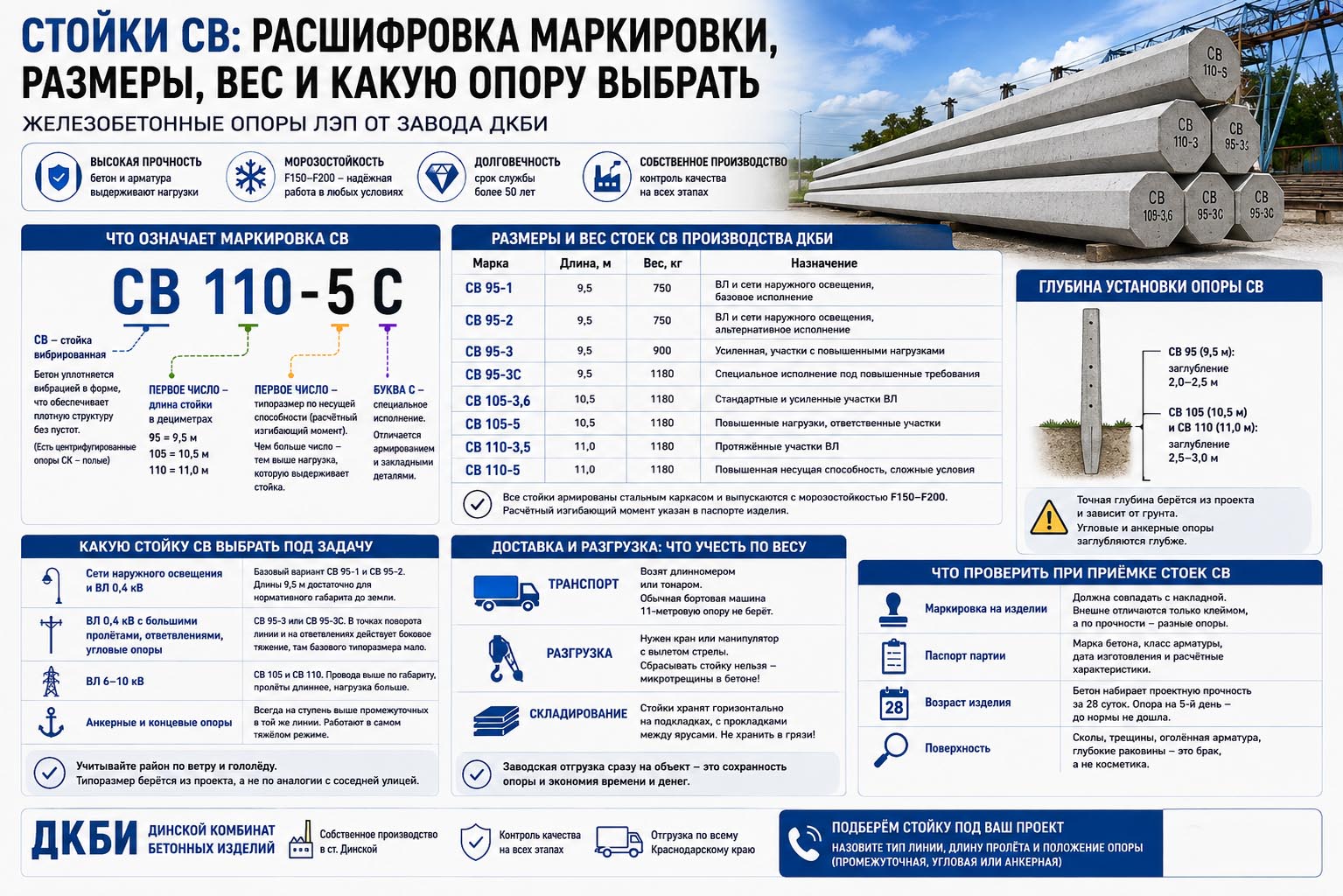

Размеры и вес стоек СВ производства ДКБИ

Каждая опора СВ армируется стальным каркасом, все позиции выпускаются с морозостойкостью F150-F200, что для климата Краснодарского края даёт запас по циклам замораживания и оттаивания. Расчётный изгибающий момент по каждой позиции указан в паспорте изделия, его запрашивают при подборе опоры под проект.

Какую стойку СВ выбрать под задачу

Выбор идёт от типа линии и от того, где стоит опора в пролёте.

Работаем и с частными заказчиками, и с подрядчиками на сетевых объектах, отгружаем от одной опоры до партии на всю линию. Чтобы подобрать марку, назовите тип линии, длину пролёта и положение опоры в схеме, промежуточная она, угловая или анкерная. Если проекта нет, менеджер поможет свести задачу к нужному типоразмеру.
